수원 경기도 문화의전당 NVR 및 HD-IP카메라 설치공사

제품 : NVR (DV-N49 48TB HDD)

          CAMERA : DV-IHV(IR3X) , DV-IHS(IR22X)

          ETC : SeeEyes UTP Extender (POE 지원)

                     22" LED Minitor for CCTV (ORION)

                     24PORT GiGa-POE Hub (Uri-Tech)

설명 : 공연의 활성화로 인한 유동인구에 따른 녹화용량(30일저장)을 위하여 6TB HDD(비디오 전용) 8개를 NVR내부에 장착하였으며

           차후 HD카메라 추가 증설을 고려하여 49CH NVR로 설계하였음

           야간 영상을 위하여 모든 카메라를 적외선카메라로 설계하였으며, SPEED DOME(전동 22배줌-150~200M 가시거리확보)을

           중앙에 배치하여 넓은 지역을 감시하도록 설계하였음.

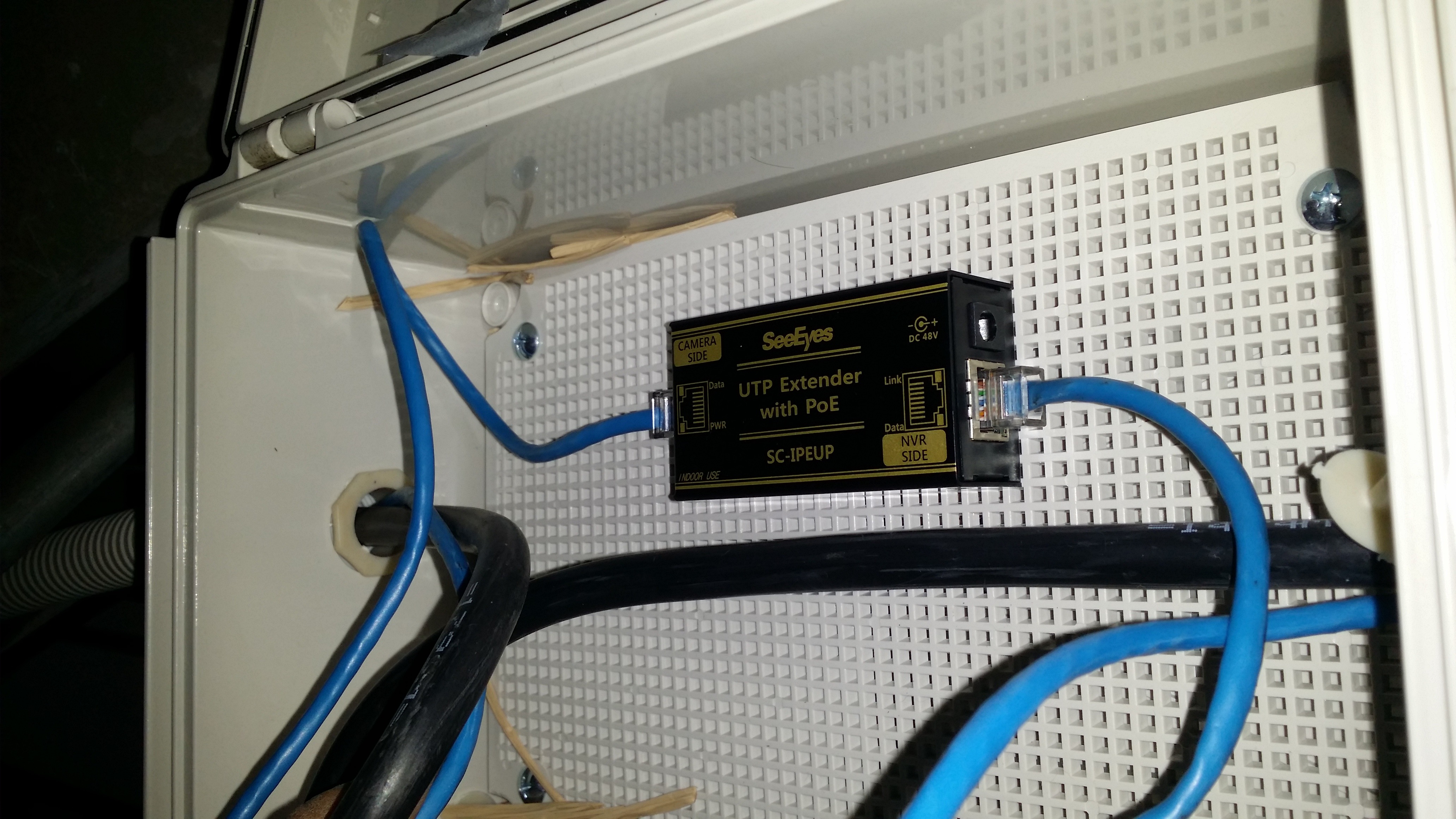

UTP거리를 연장하기위한 Extenter를 Box에 삽입한모습

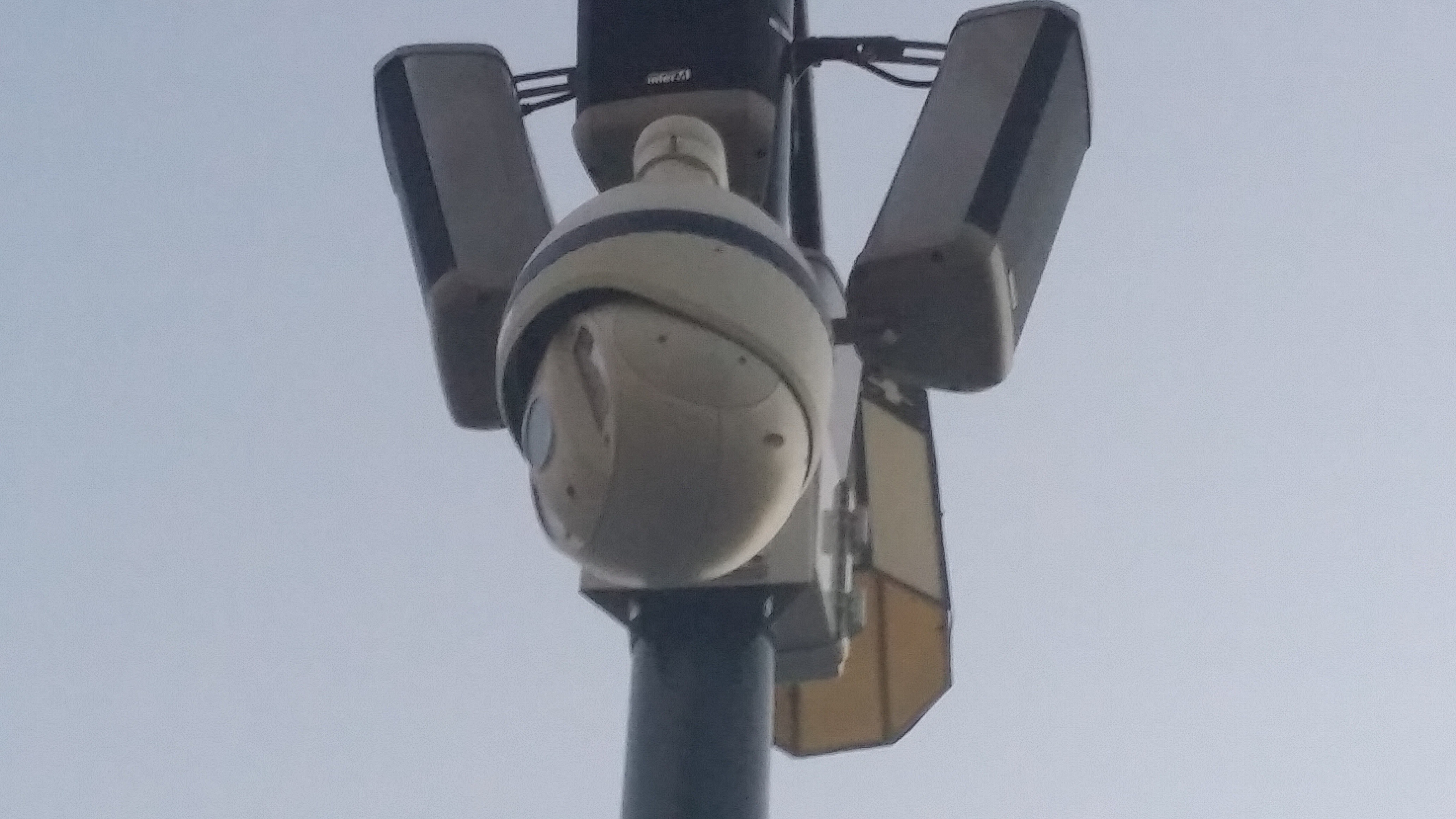

방송과 같이 연계한 SPEED DOME 카메라(중앙배치)

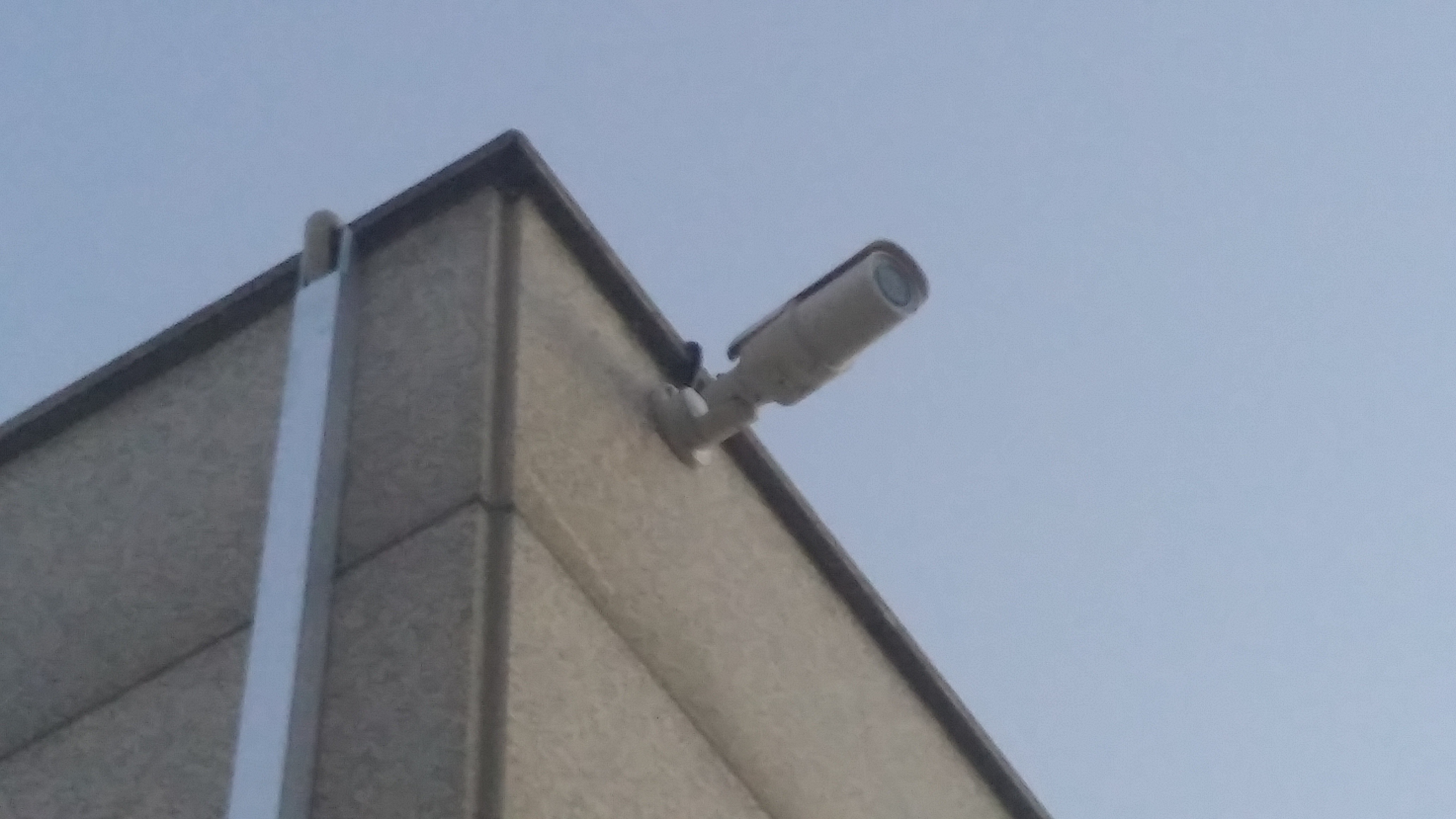

옥상에서 넓은 주차공간을 촬영하기위한 스카이뷰 형식의 전동3배줌 뷸렛 카메라 설치

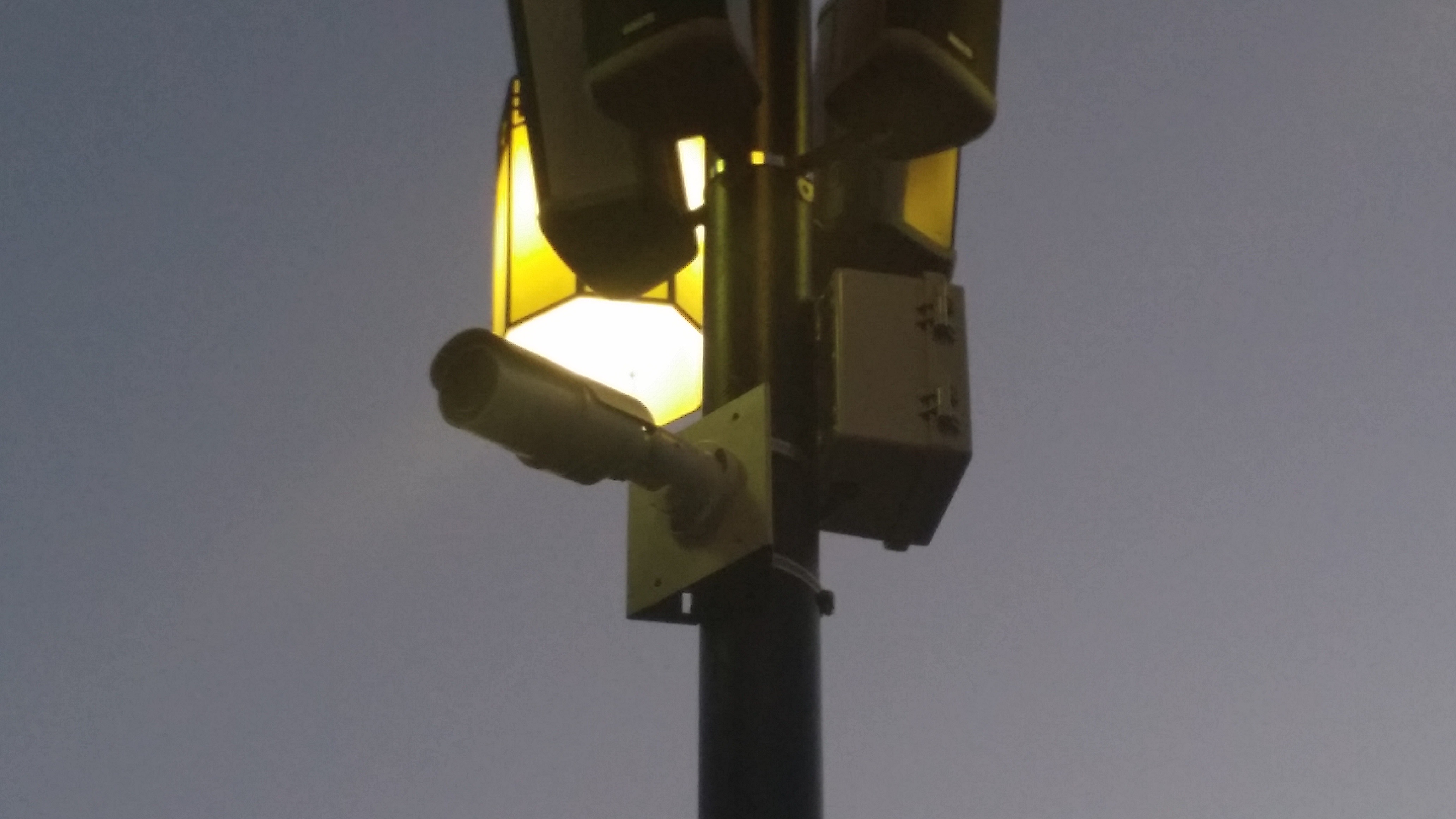

울타리 지역을 감시하기위한 전동3배줌 적외선 뷸렛카메라 설치

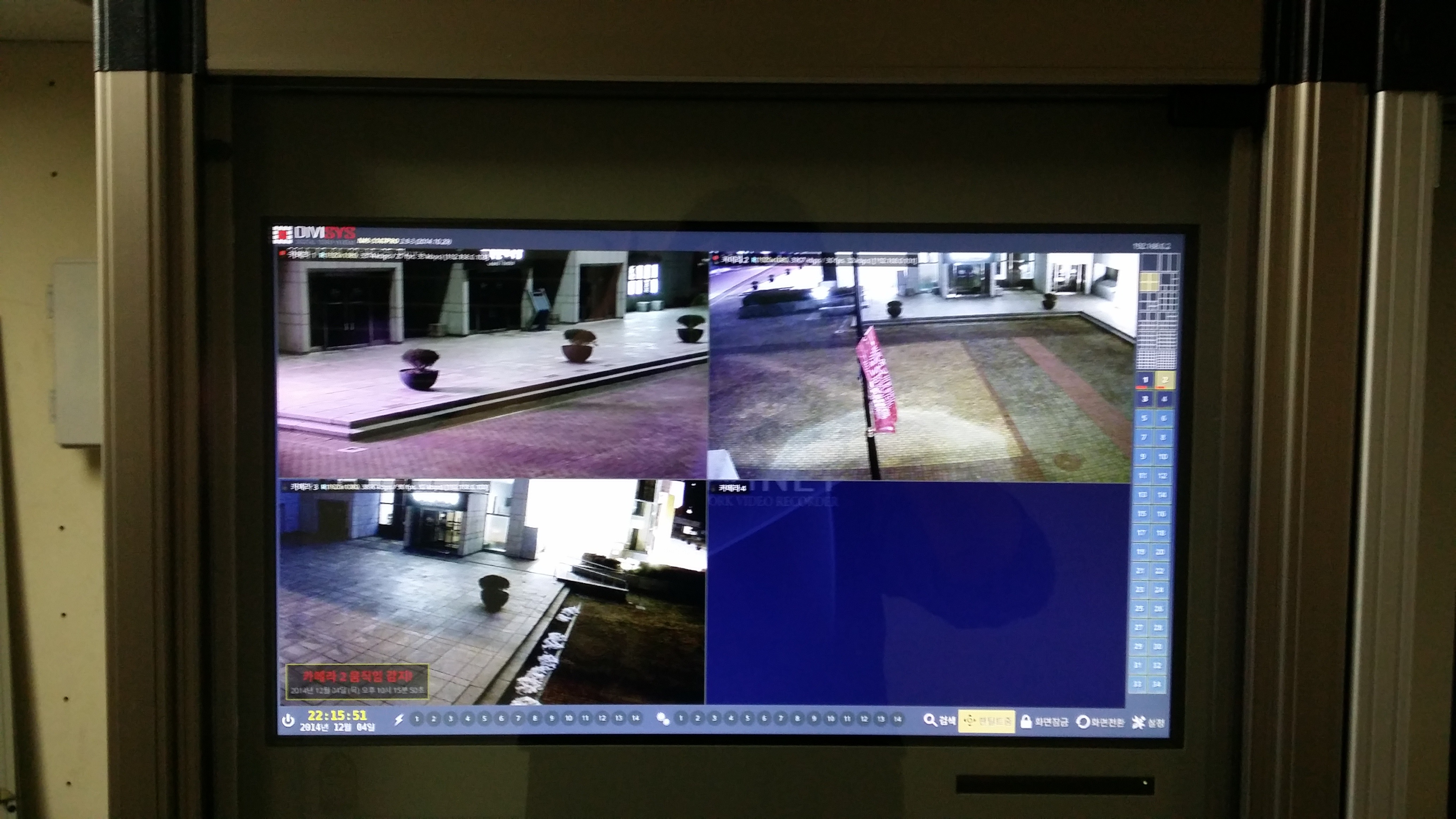

 System Rack에 22" 모니터 / NVR / Giga HUB Install

 - 49ch 전체 HD급으로 디스플레이 와 동시에 저장이 되며 / 이벤트 발생시 왼쪽 하단부위에 이벤트별 메세지 표시설정으로

   감시 담당자가 놓치는 부분을 최소화할수있도록 설계하였음.

 - 차후 CMS 와 연동하여 방재실 외 경비실등에서 같이 감시하도록 구성예정임.
