[안양 관악타운아파트] 통합관제, 차량번호추출, 경고방송, 공청 시스템

안녕하세요?

CCTV 설계 및 시공업체 (주)제이제이 입니다.

디비시스 적용 제품

- 녹화기 :NVRDV-N49 (4대)

- 카메라 : 총 186대 중

                하우징일체형 DV-IHE(IR2812) (71대)

                 차량번호추출 DV-IHC(N0550) (1대)

- etc        : CMS DIVINET CMS BOX (4대)

경기도 안양시 동안구에 위치한 관악타운아파트입니다.

총 24개동 1800세대 규모의 단지로서

기존 CCTV의 노후도가 심하고 수량 또한 매우 부족한 상황이었으며,

각 DVR이 경비실과 관리사무실, 전기실 등에 분산되어 있어 통합관리가 어려웠습니다.

금번 공사는 발주처(아파트)의 계획에 따라

아파트 입구의 수년간 미사용해 오던 경비초소를 통합관제센터로 리모델링하고,

CCTV를 전면 재설계/설치하는 공사로 진행되었습니다.

공사 후 CCTV System 현황

경기도 안양시 동안구에 위치한 관악타운아파트입니다.

총 24개동 1800세대 규모의 단지로서

기존 CCTV의 노후도가 심하고 수량 또한 매우 부족한 상황이었으며,

각 DVR이 경비실과 관리사무실, 전기실 등에 분산되어 있어 통합관리가 어려웠습니다.

금번 공사는 발주처(아파트)의 계획에 따라

아파트 입구의 수년간 미사용해 오던 경비초소를 통합관제센터로 리모델링하고,

CCTV를 전면 재설계/설치하는 공사로 진행되었습니다.

공사 후 CCTV System 현황

관련 사진

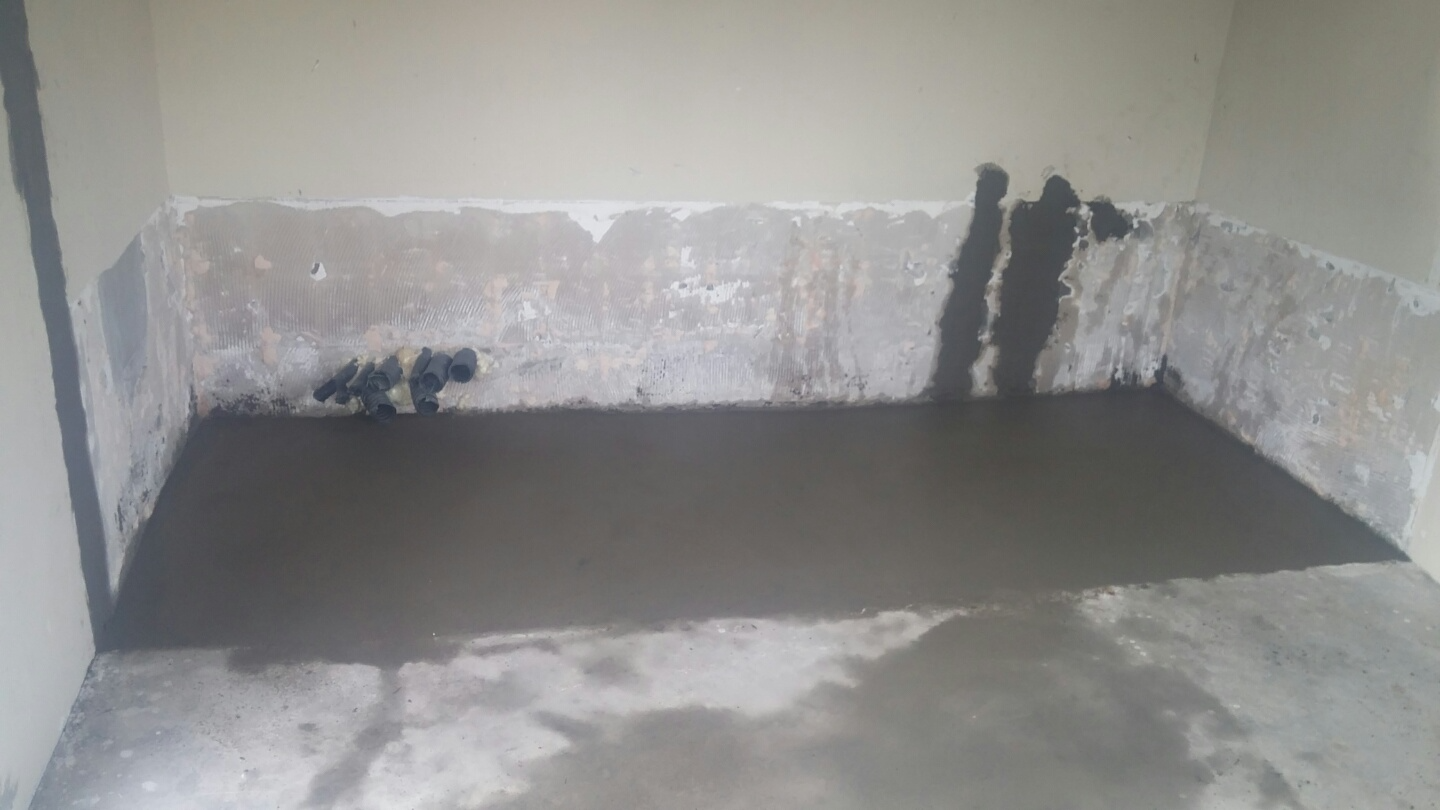

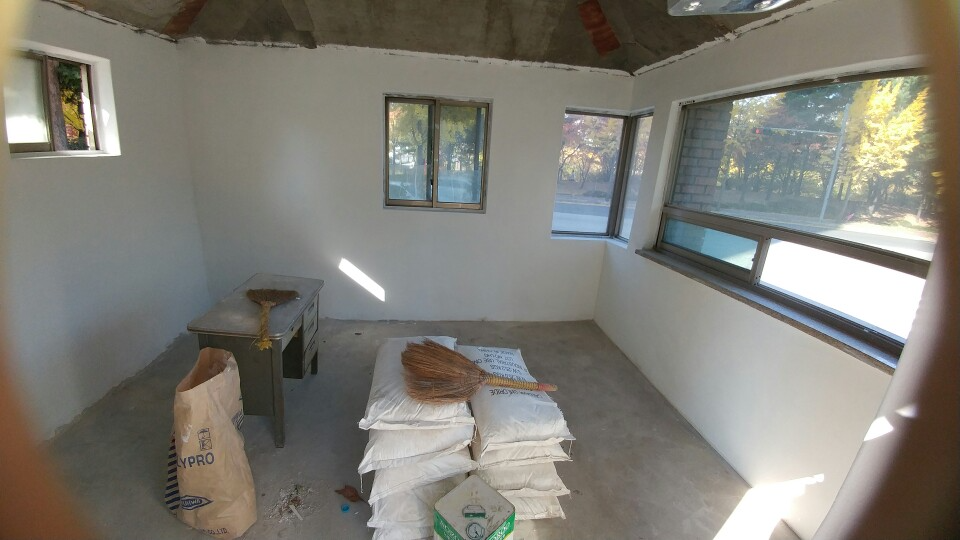

통합관제실 리모델링 전  (내벽 정리 및 도색 후 사진입니다 ^^)

칸막이 벽 및 화장실 철거 후 공간확보, 인입관로에 예비관로를 다수 설치하여 향후 시스템의 확장에 대비하였습니다.

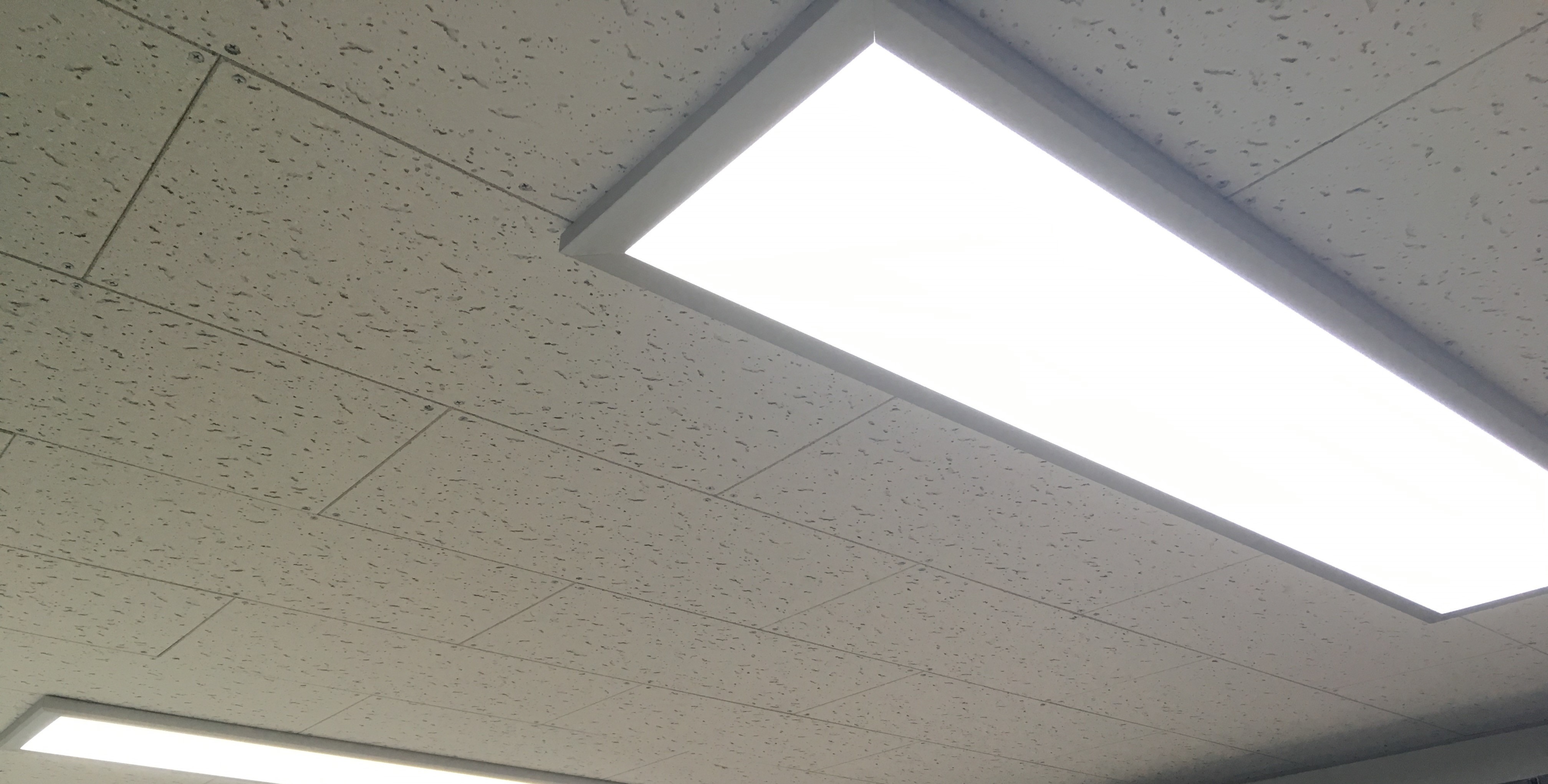

천정 흡음텍스 및 등기구(LED) 설치

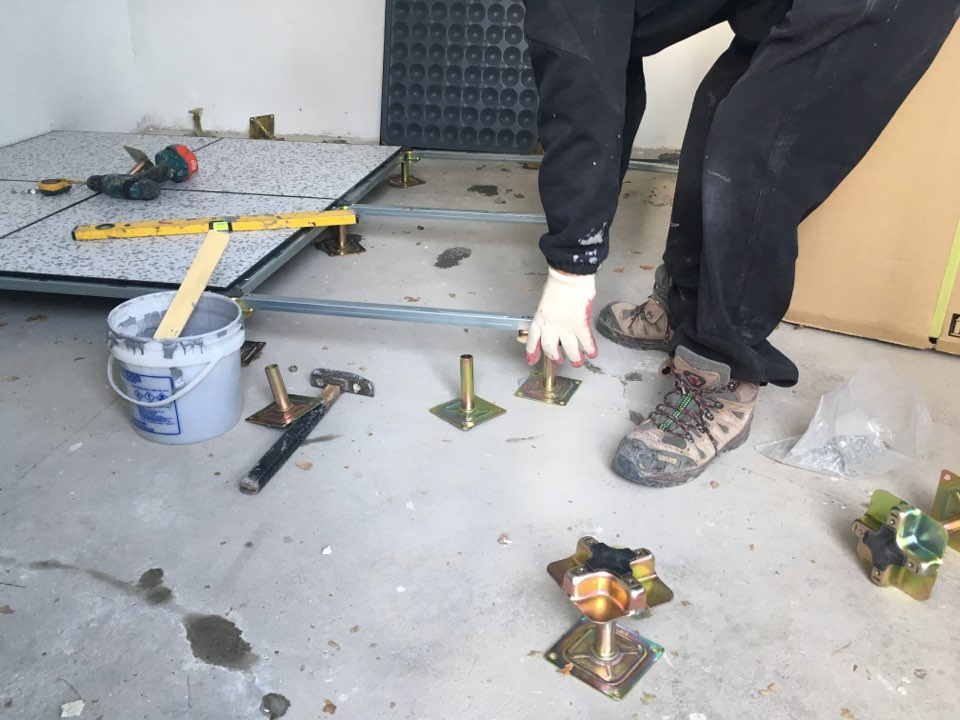

바닥에는 엑세스플로어를 시공하여 배선처리를 깔끔하게 하였습니다.

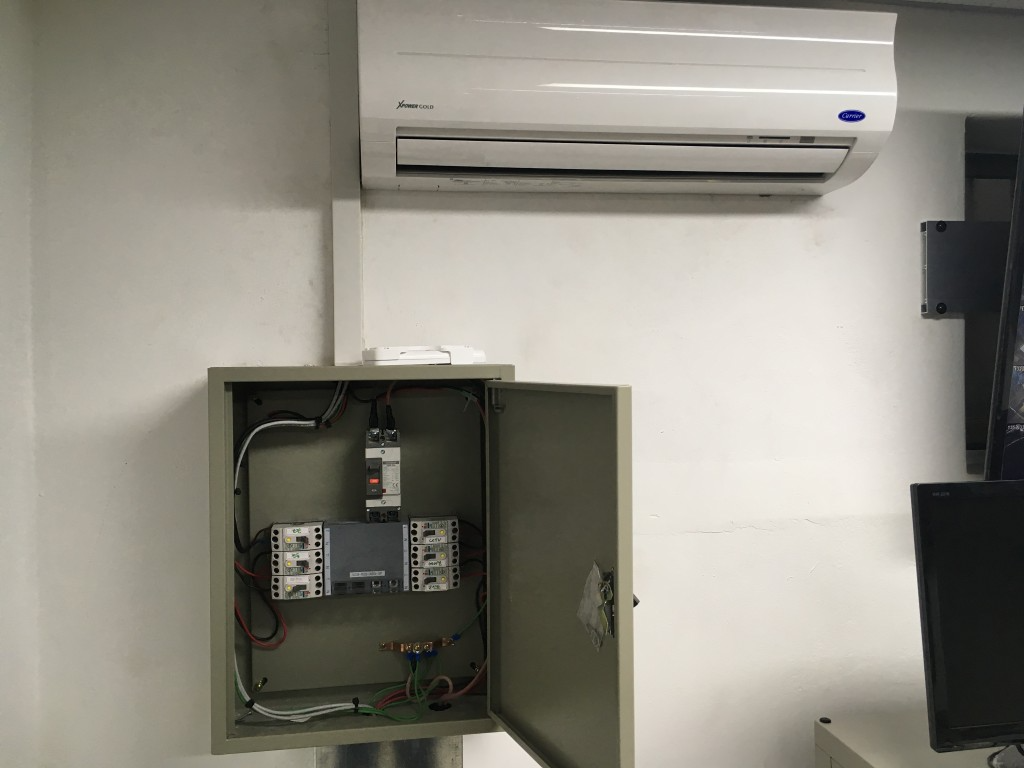

안정적인 전원공급을 위해 별도의 적층식 분전함을 설치하였고,

쾌적한 근무환경을 위해 냉난방기를 설치하였습니다.

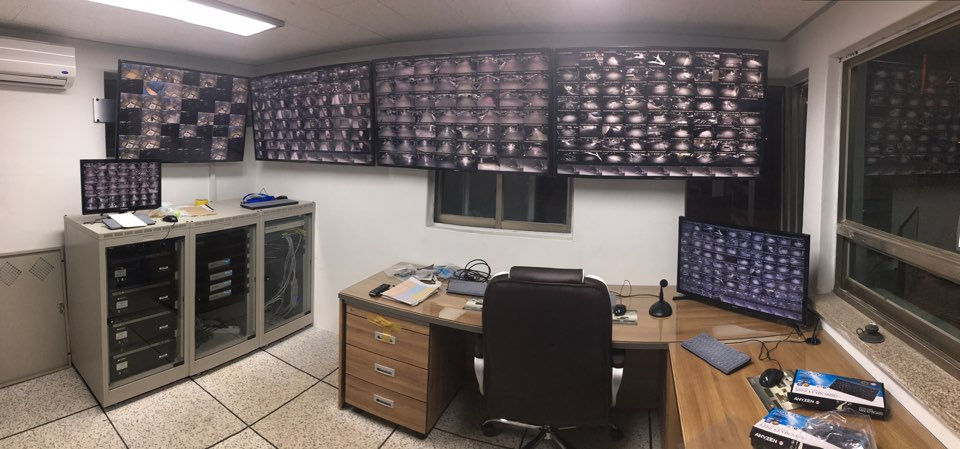

통합관제실 리모델링 및 기기 설치 후 입니다.

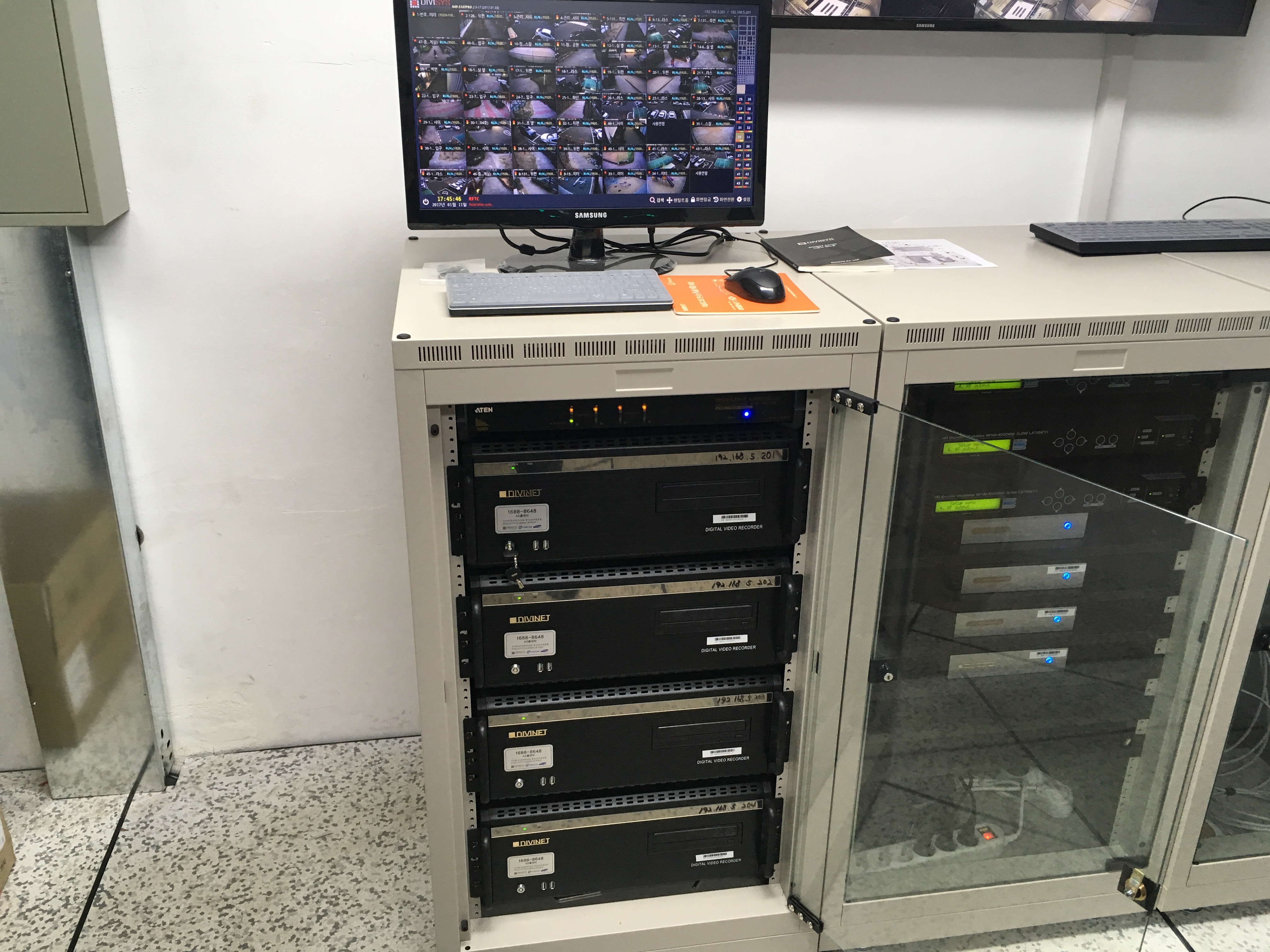

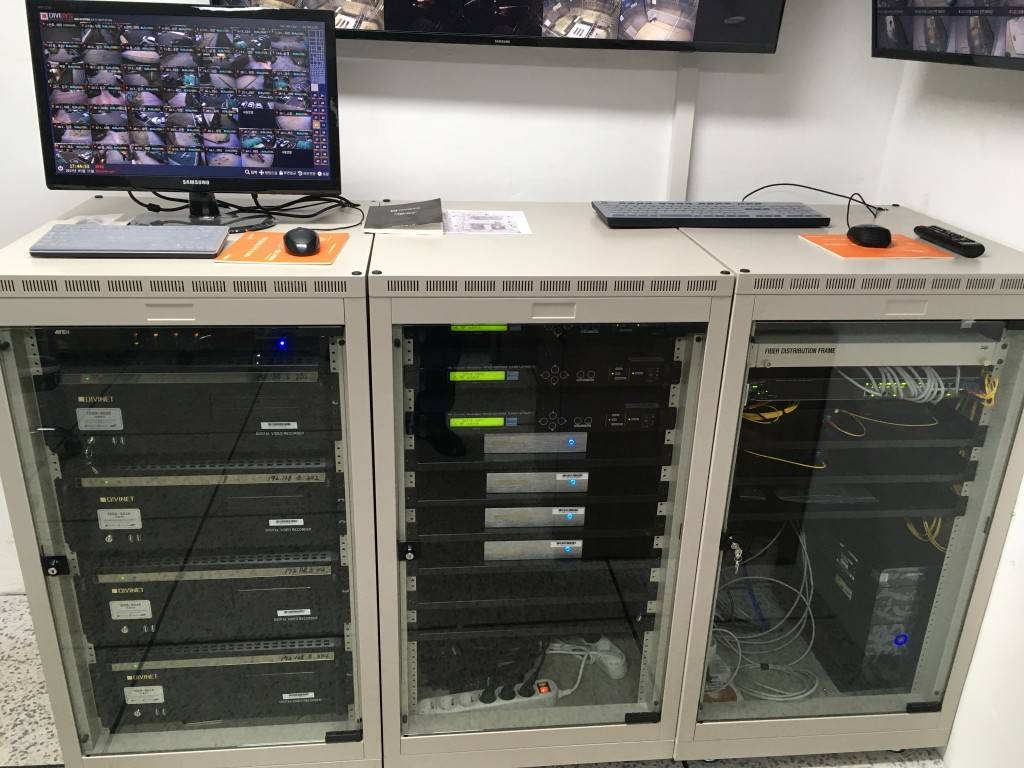

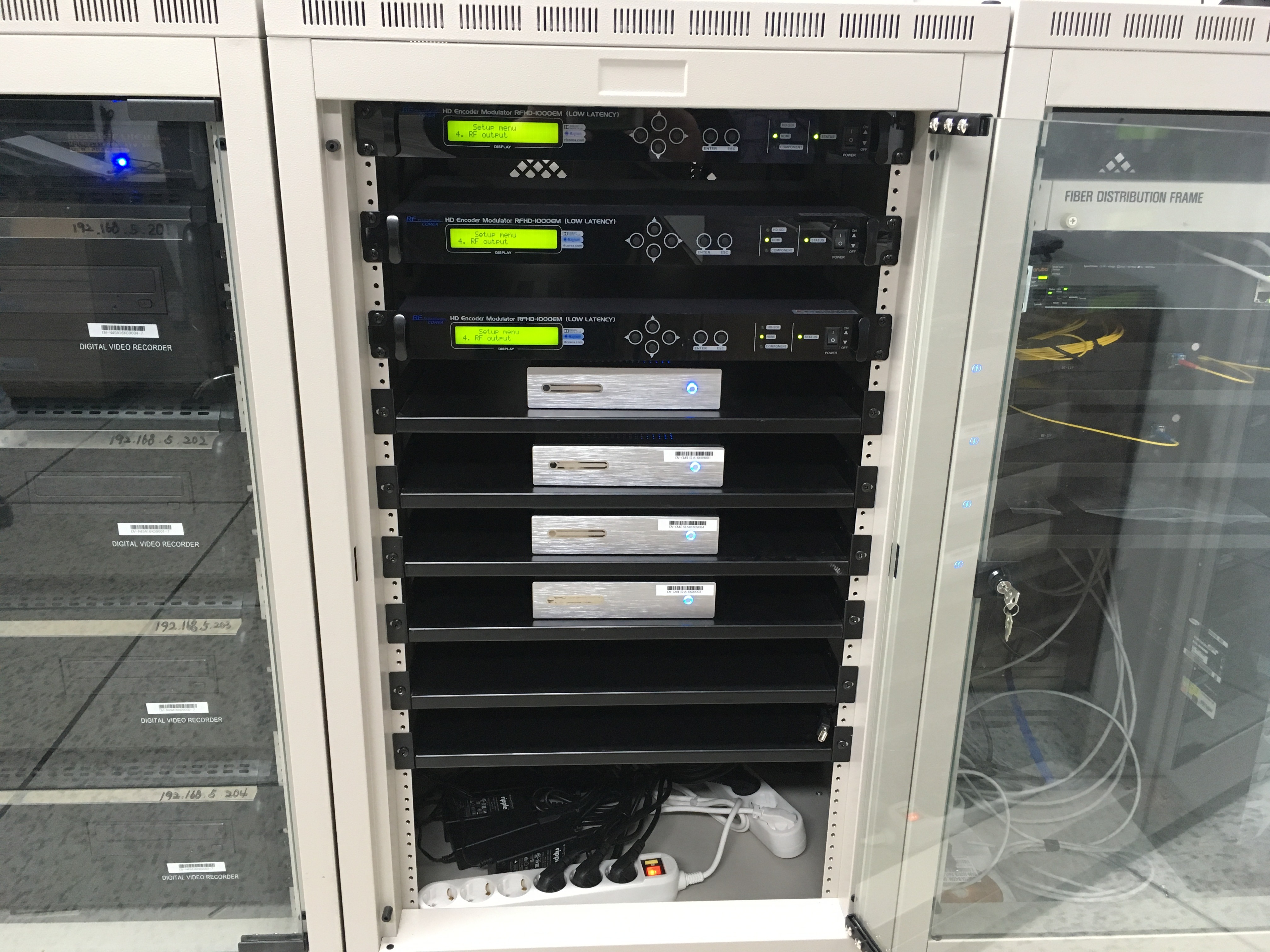

NVR (N-49) 4대

KVM S/W 4Ch 1대

점검 및 세팅용 모니터(22인치) 1대

Full HD급 모듈레이터 3대

--> 놀이터 카메라 11대를 3개 채널로 TV송출하기 위한 장비입니다.

CMS 4대

--> 186대의 신규카메라를 3대의 50인치 라이브 모니터와 1대의 32인치 운영용 모니터로 나누어 연결합니다.

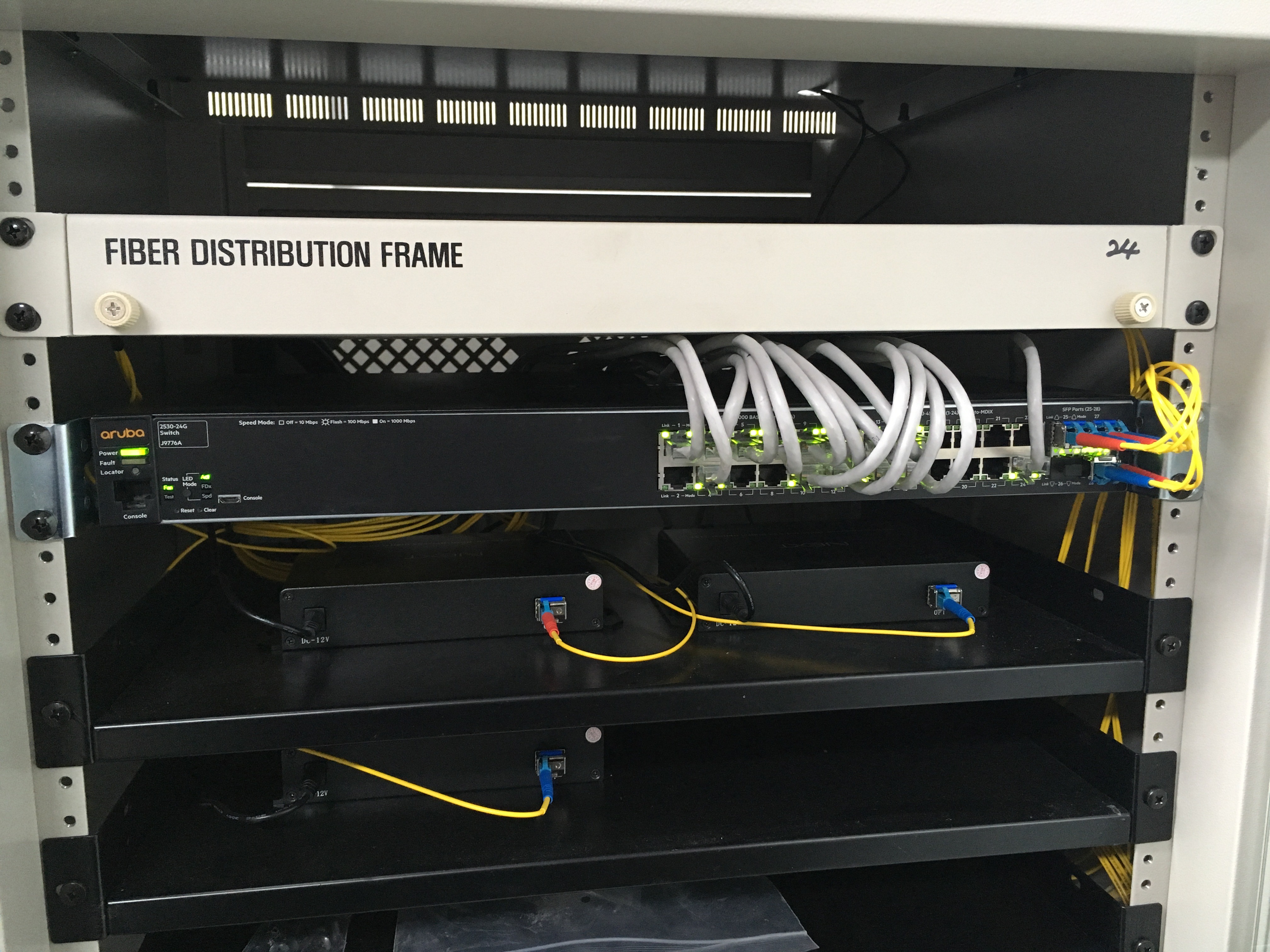

IP카메라와 NVR등 각 기기를 연결하기 위한 네트웍 장비입니다.

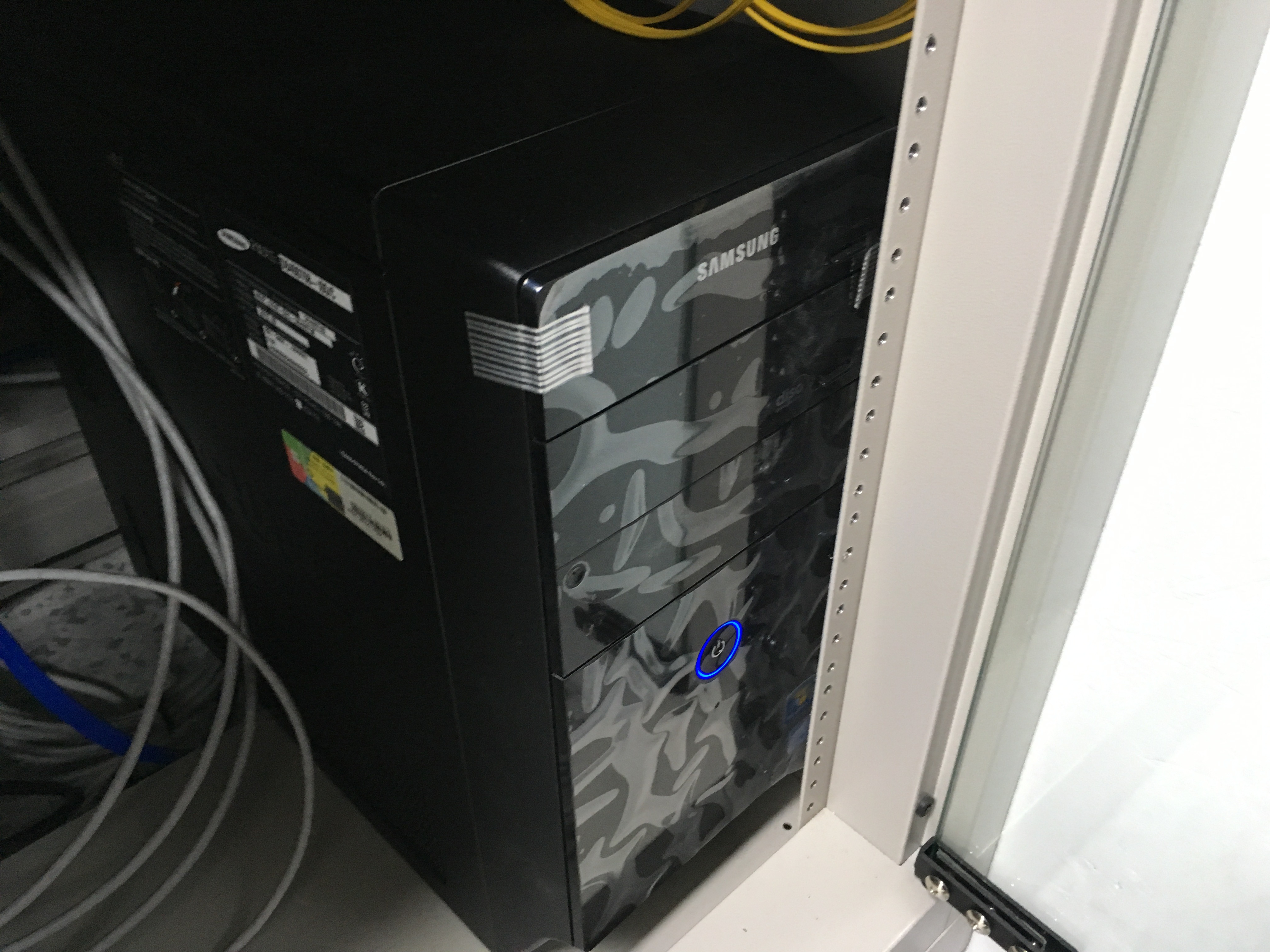

기존 승강기 카메라(아날로그 DVR3대-변전실에 위치)를 원격으로 감시하고 검색하기 위한 PC입니다.

승강기 카메라는 아날로그지만 교체한지 얼마 되지 않았고 기기상태가 좋은 편이라 원격감시만 진행되었습니다.

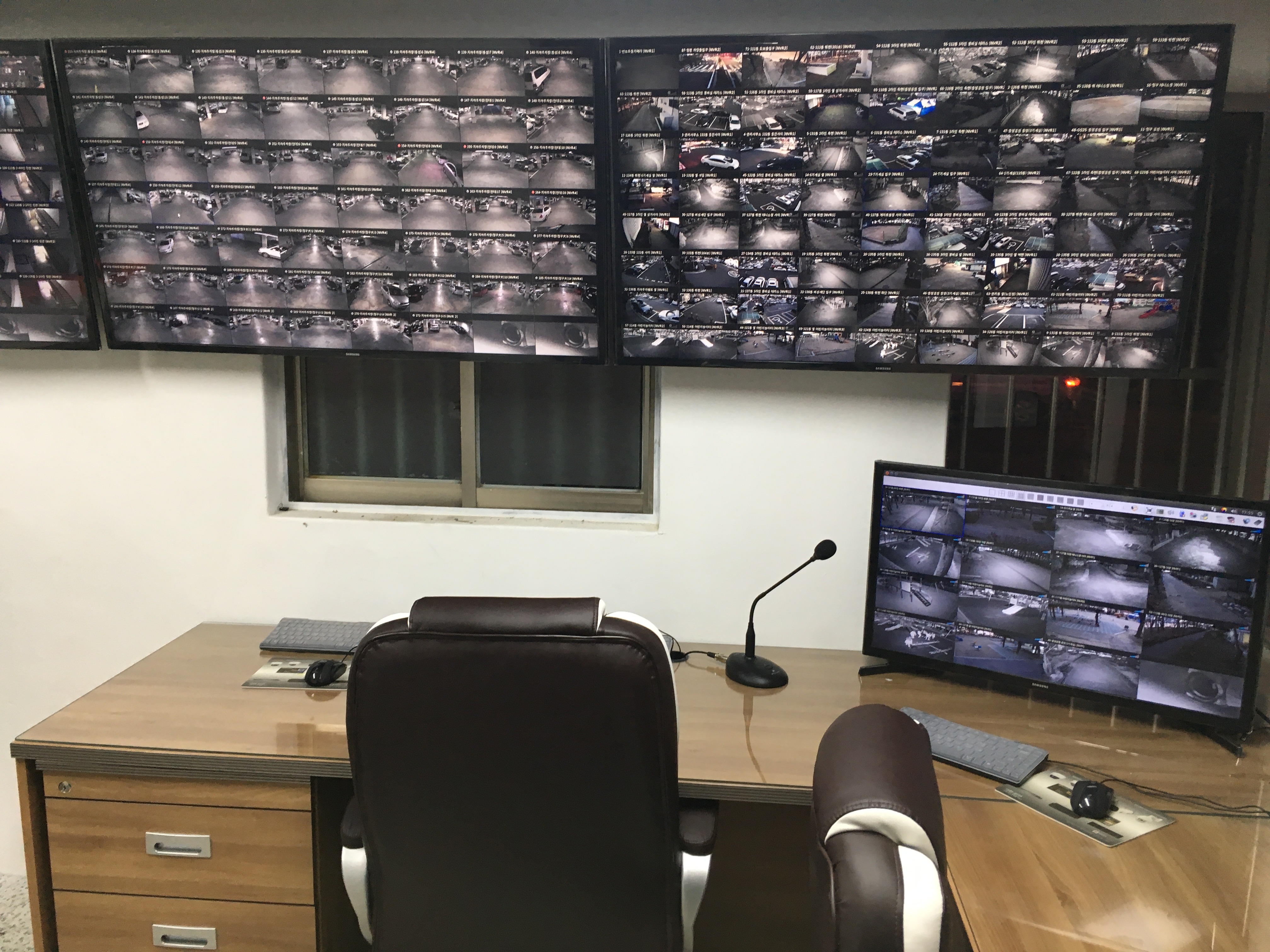

지하주차장 및 지상카메라 감시용 50인치 모니터

옥상 및 공동현관 감시용 50인치 모니터

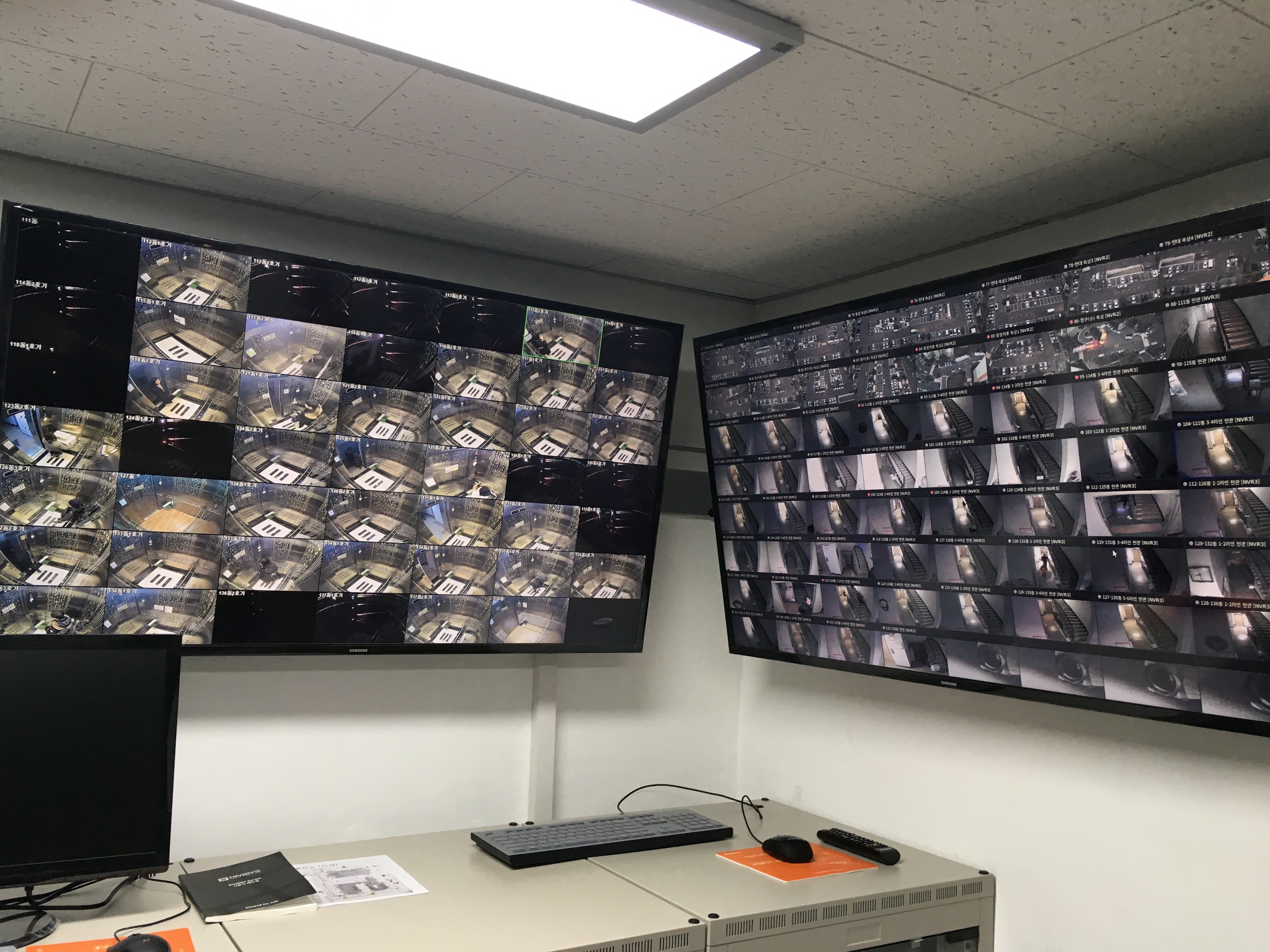

기존 승강기 카메라 원격감시용 50인치 모니터

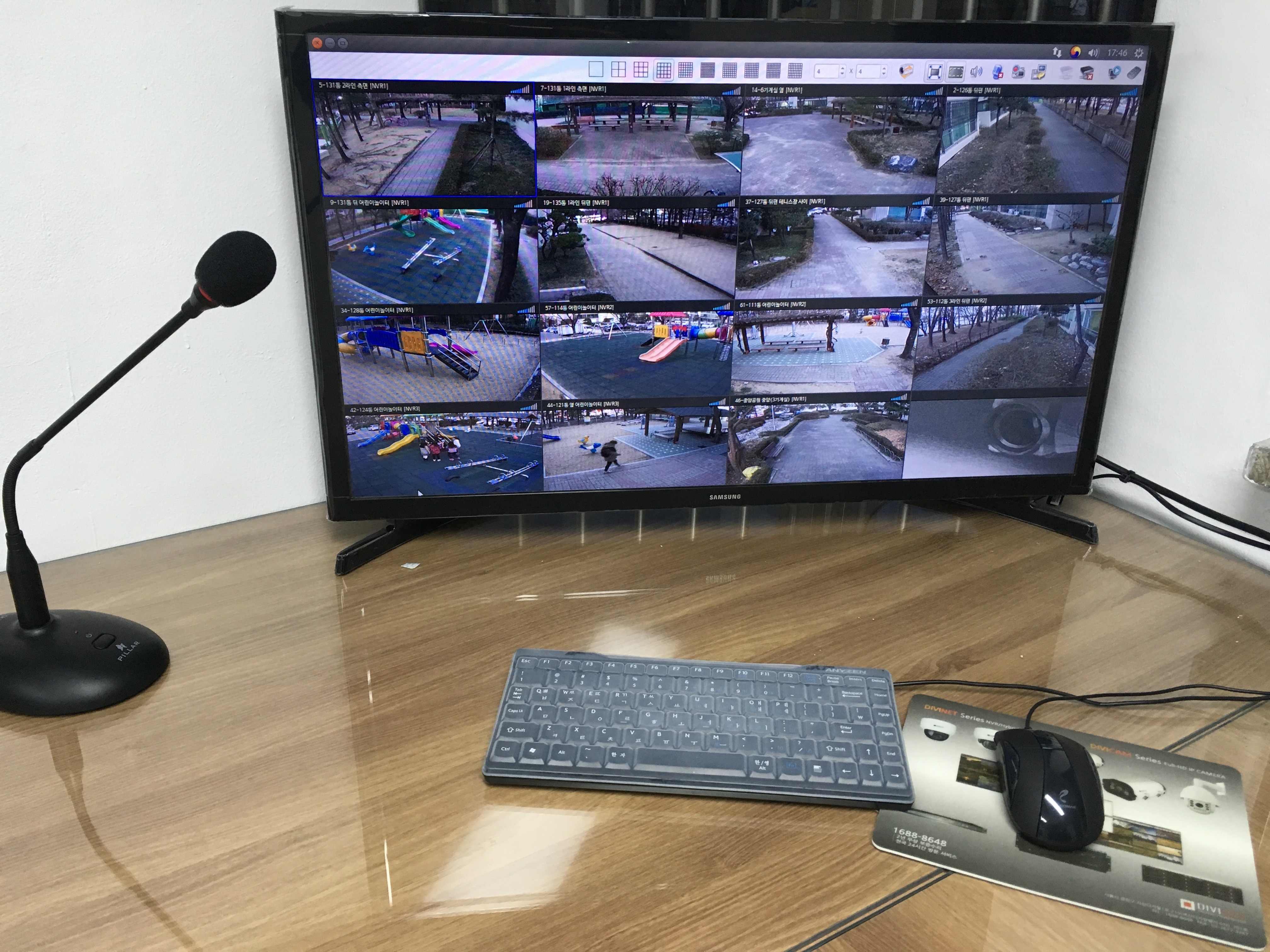

검색 및 우범지역 경고방송용 32인치 모니터

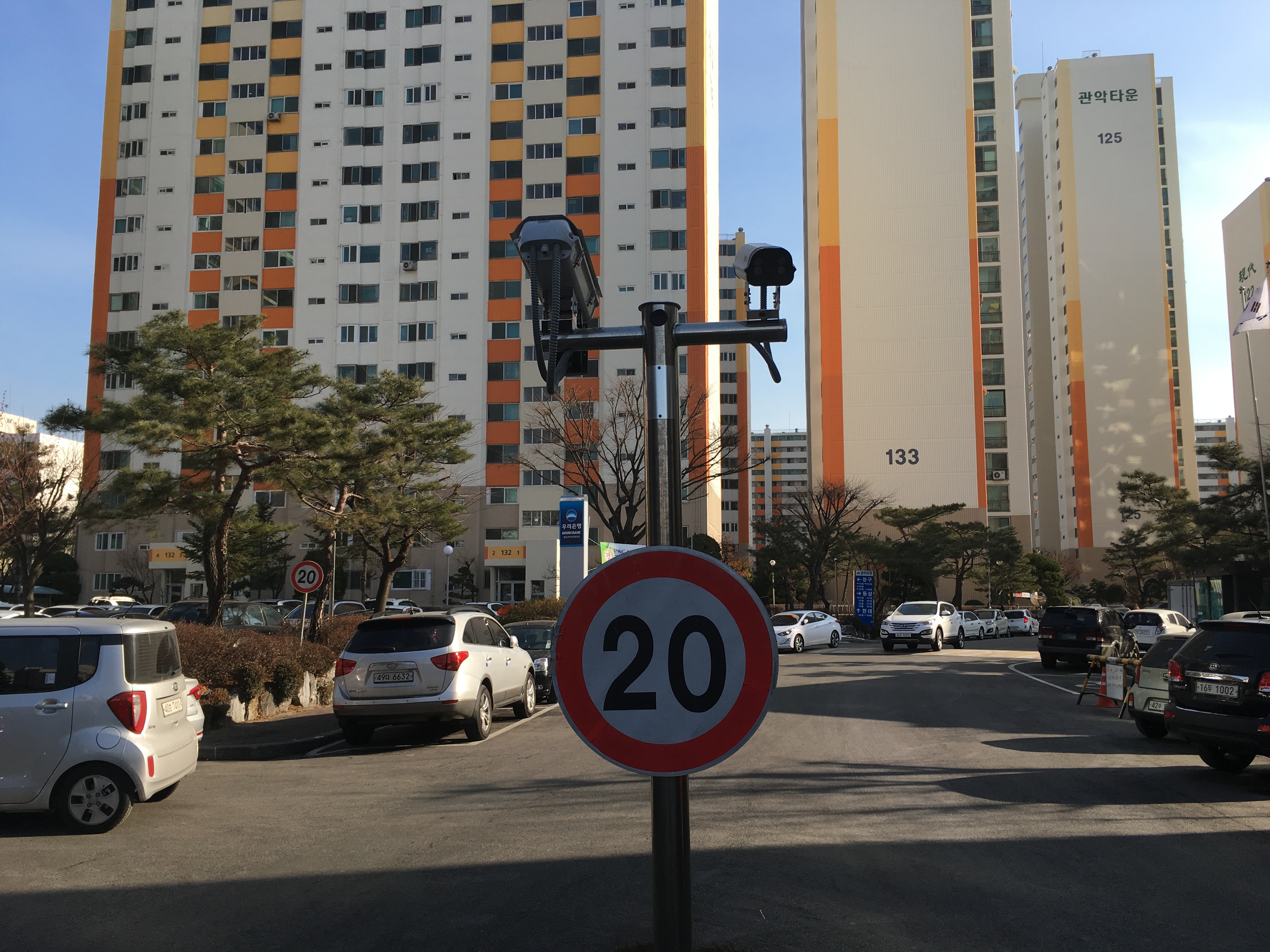

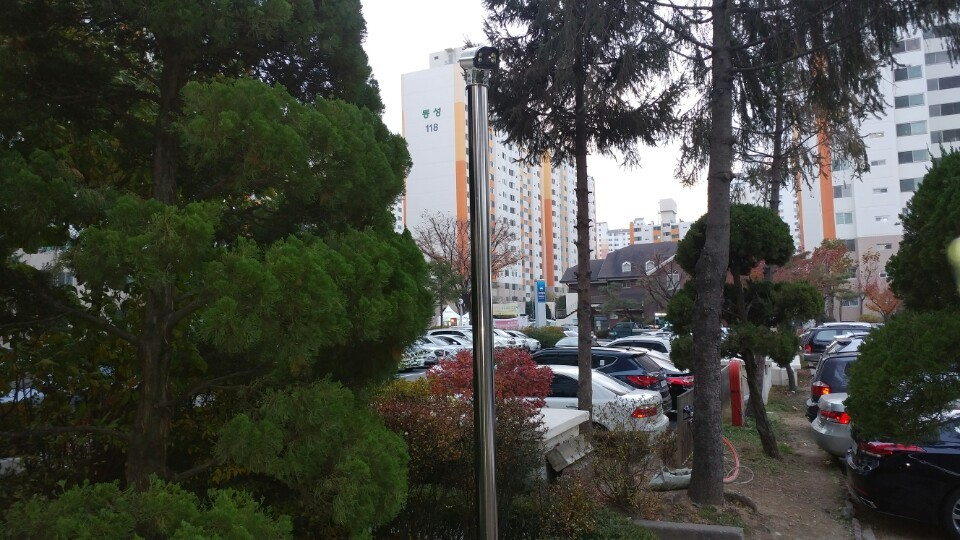

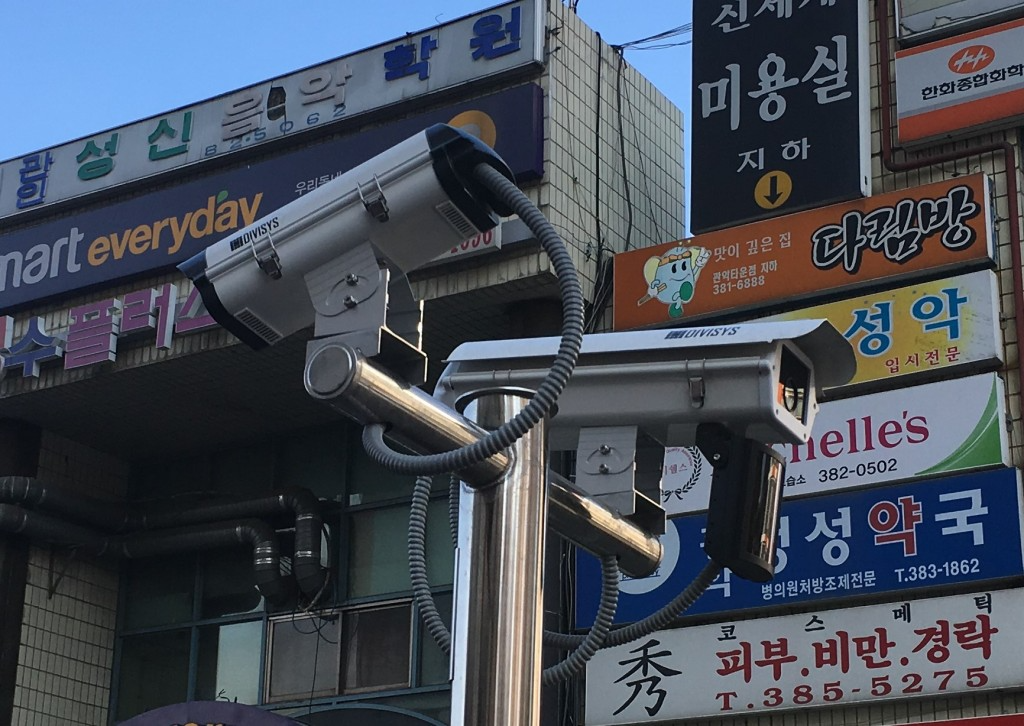

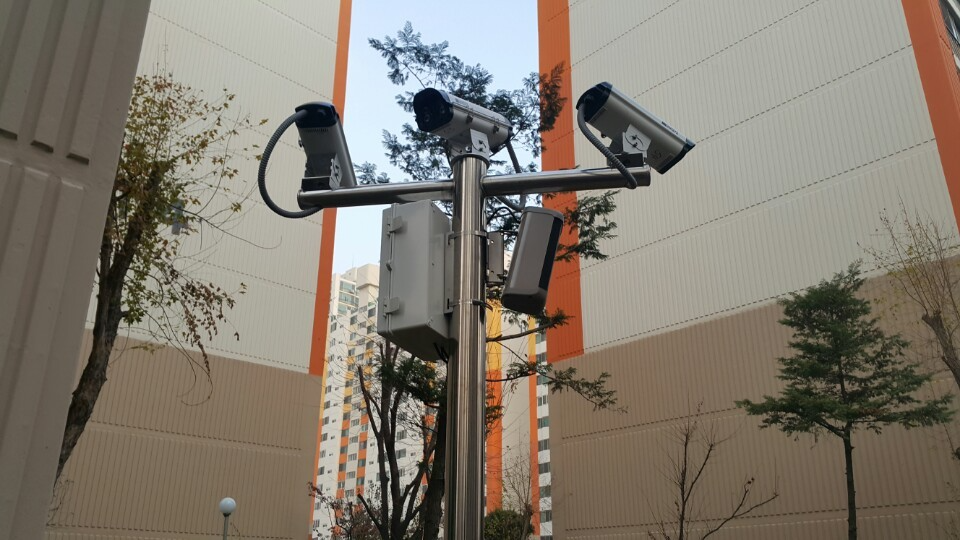

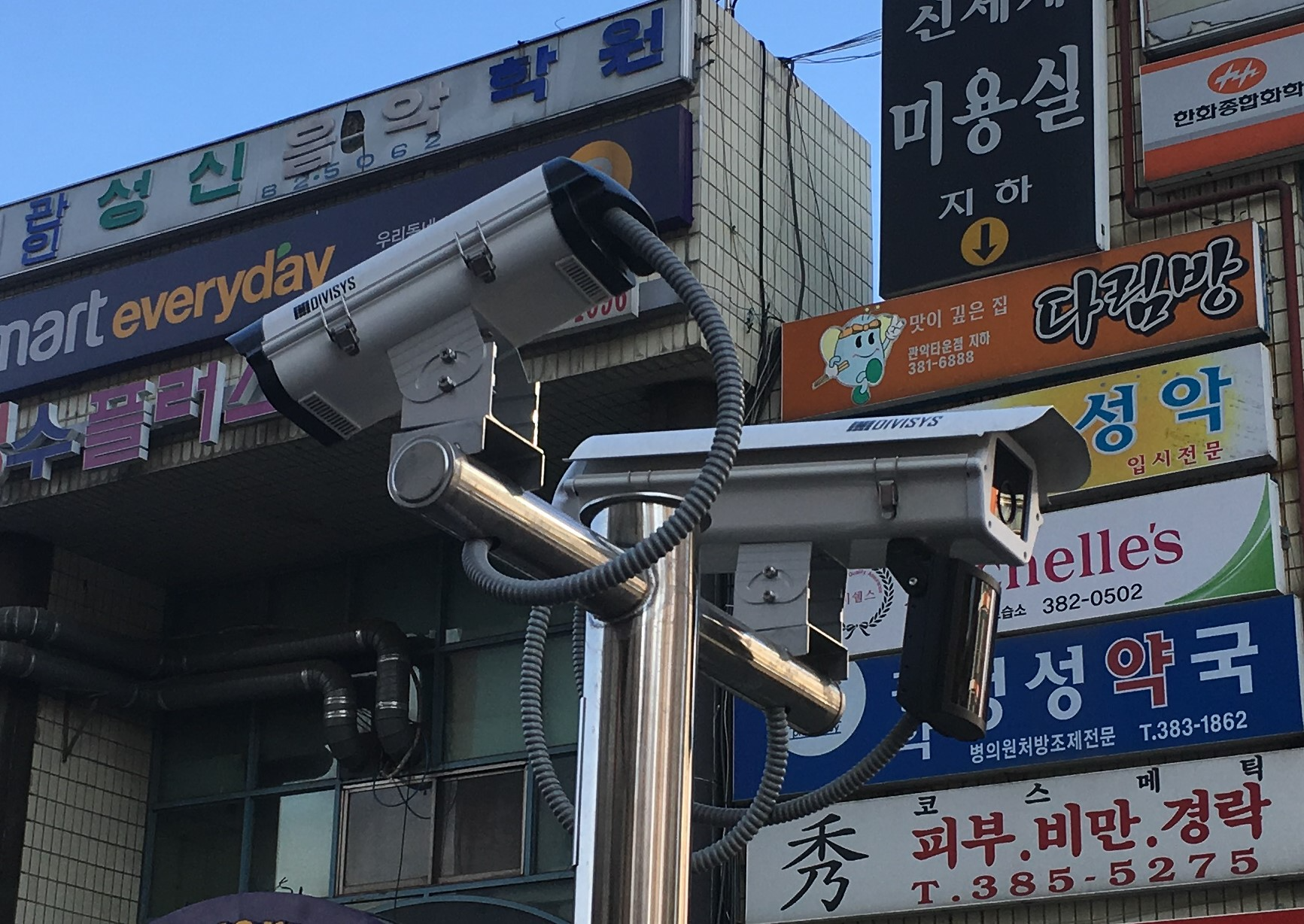

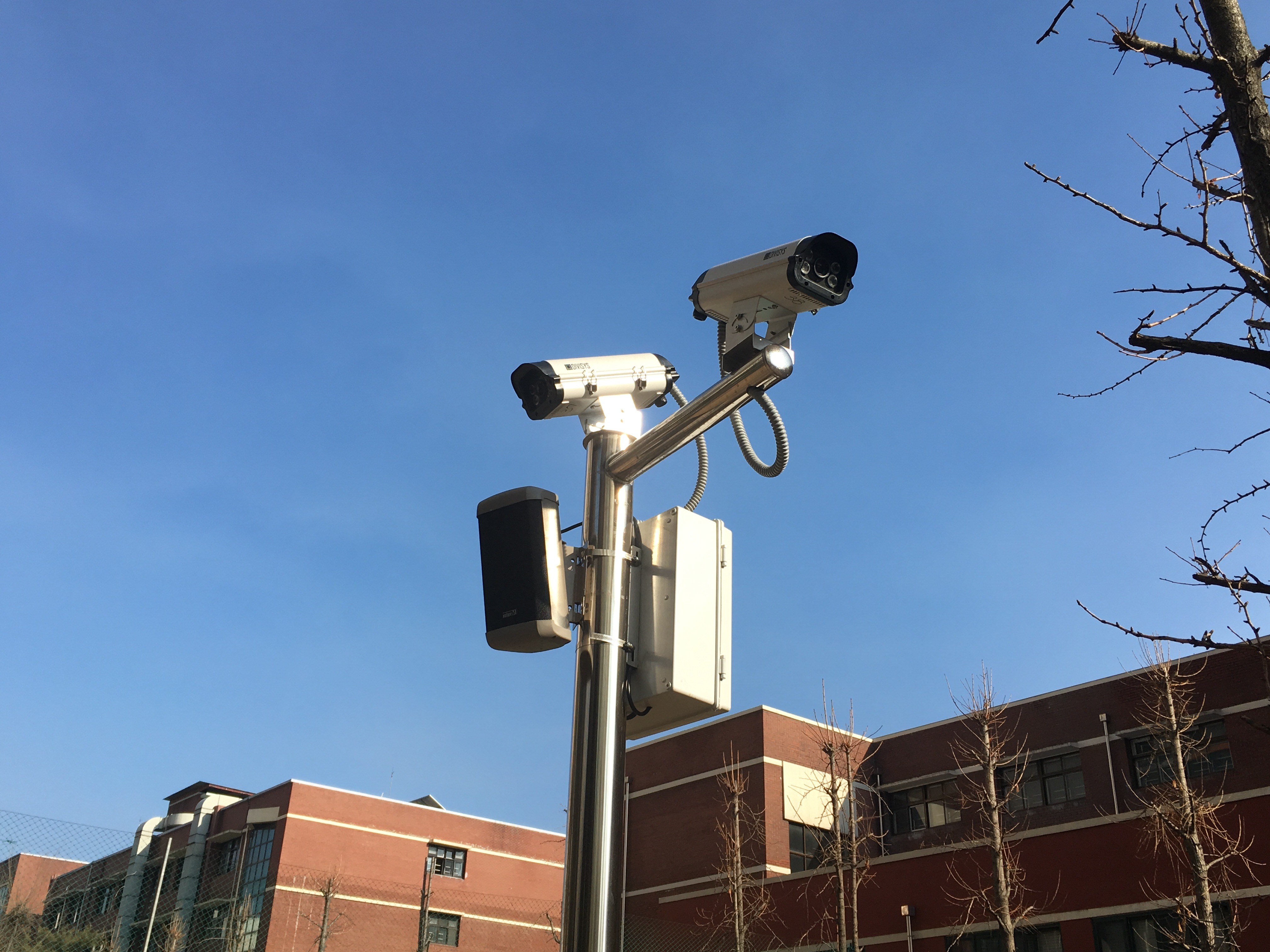

지상카메라 설치모습

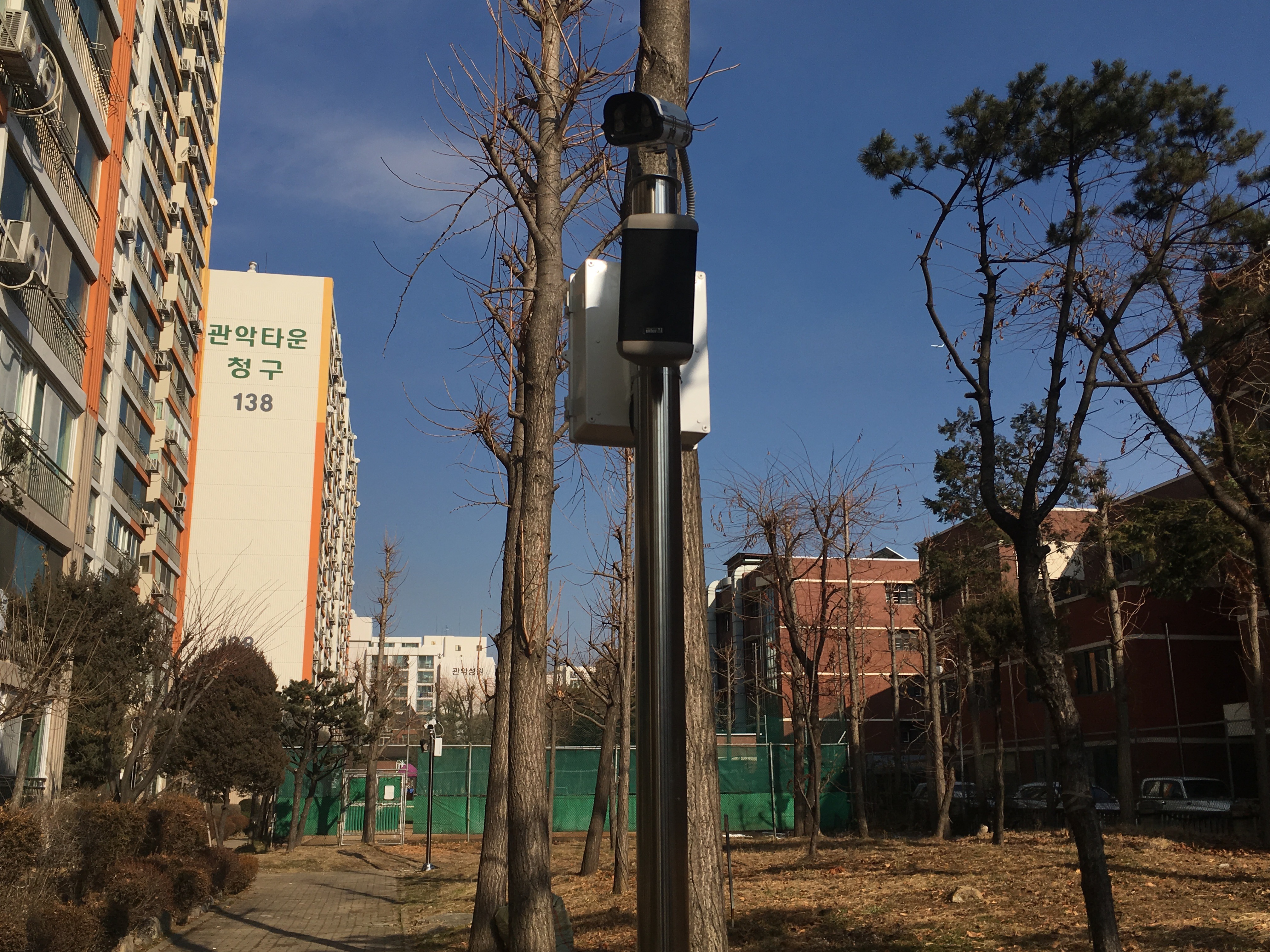

스피커가 달린 카메라는 경고방송용 스피커로서

통합관제실 마이크로 방송이 가능합니다.

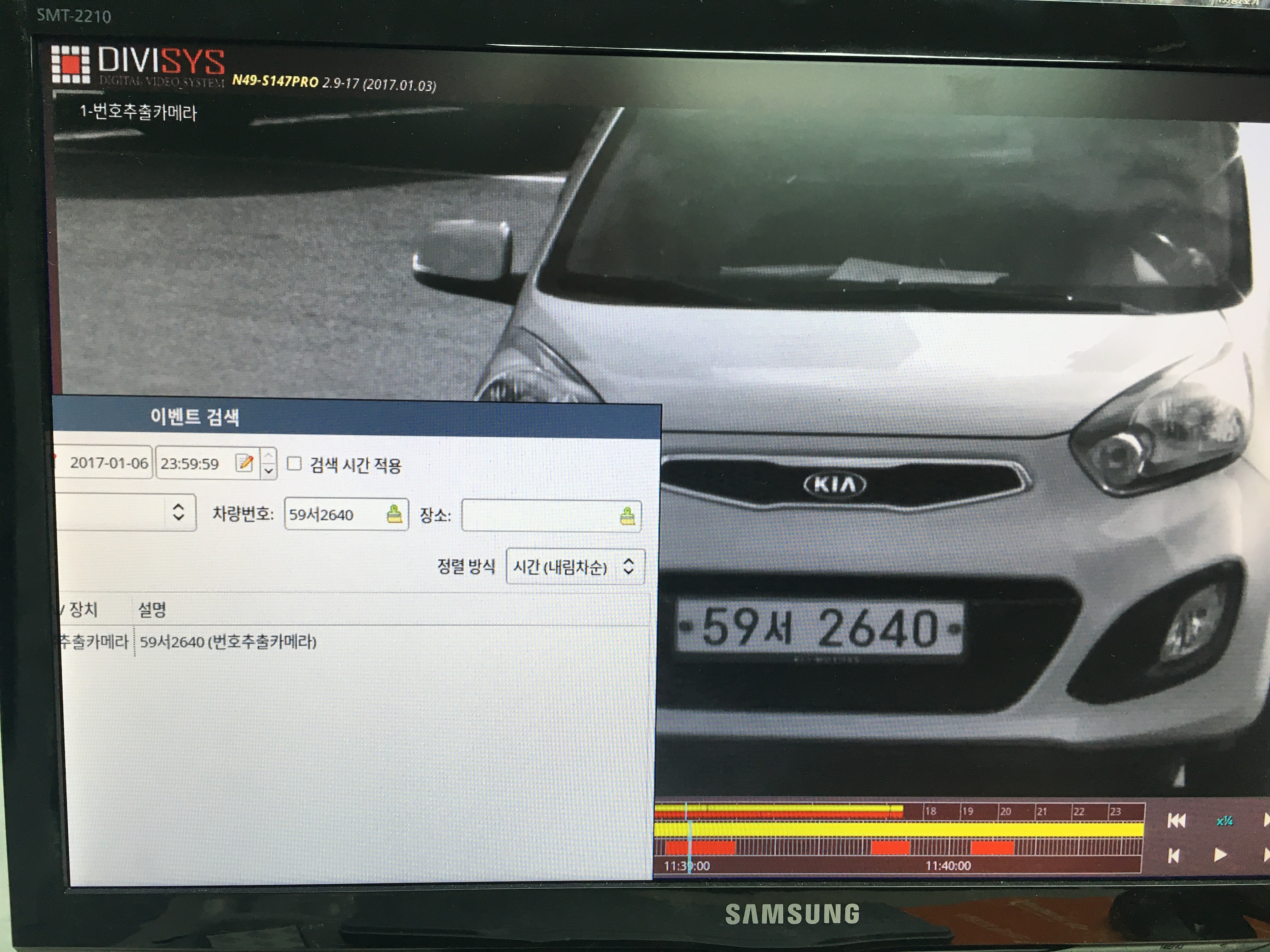

번호추출카메라 및 검색화면입니다.

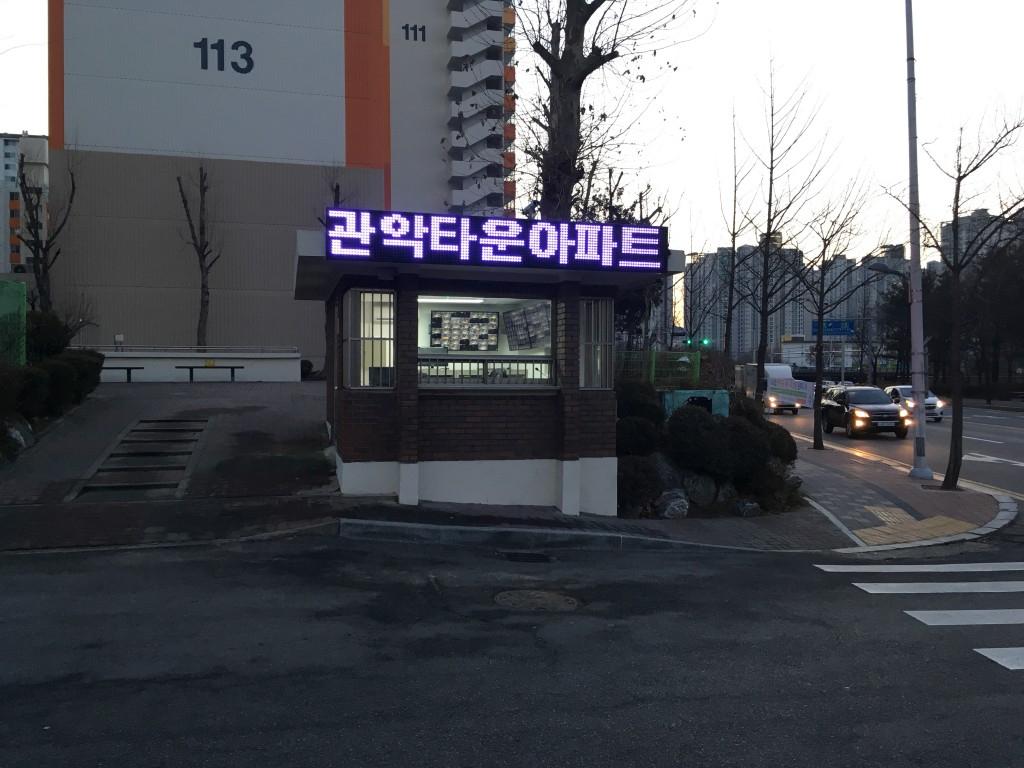

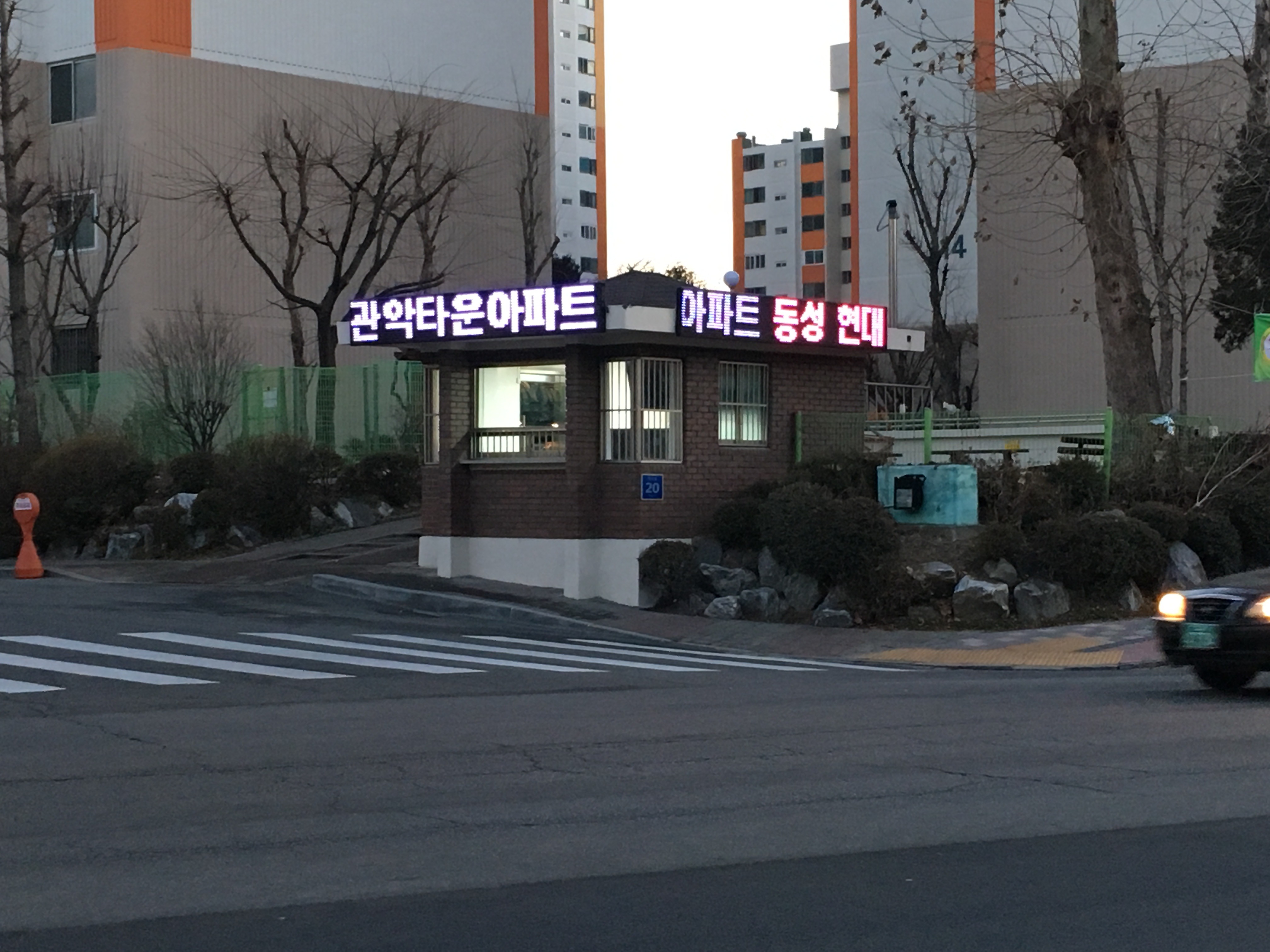

일부 조정시공으로 공사비를 절약하여 LED간판을 2개 설치하였습니다.

아파트의 입구에 잘 보이도록 설치하였습니다. (문구는 리모컨으로 손쉽게 변경 가능합니다)

현장에서 고생하신 당사의 시공팀 여러분께 먼저 감사드리며,

원활한 공사진행에 적극 지원해주신 아파트 관계자 여러분들과

밤낮을 가리지 않고 뜨거운 열정으로 전폭적인 지원을 해 주신 디비시스 관계자 여러분께도 깊은 감사를 드립니다.
